Android 的安装包签名方案到目前有3个版本，分别是：
- 最初签名方案V1；
- 为了提高验证速度和覆盖度在 7.0 引入的 V2；
- 以及为了实现密钥轮转在 9.0 引入的 V3。
让我们分别了解一下这些签名的原理：
一、 V1 签名方案
1. 签名相关的文件
apk 本质是个 zip 文件，解压缩后，在 META-INFO 文件夹中可以看到有 MANIFEST.MF、CERT.SF、CERT.RSA 三个文件。这三个文件在签名时创建，在安装时用于验证签名。下面让我们看一下这三个文件各自的作用：
1.1 MANIFEST.MF文件
文件的作用：
记录 apk 中每一个文件对应的摘要信息，防止某个文件被篡改。
文件的内容：
打开 MANIFEST.MF 文件可以看到文件内容是这种格式：
1 | Manifest-Version: 1.0 |
前三行记录了基础信息，后面每一块都对应了 apk 中一个原始文件的数据摘要，摘要算法是 SHA-1。在 MANIFEST.MF 文件没被篡改的情况下，可以用于保证 apk 中的其他文件不被篡改。那怎么保证 MANIFEST.MF 文件本身不被篡改呢？ 就是靠下面的 CERT.SF 文件了：
1.2 CERT.SF文件
文件的作用：
记录 MANIFEST.MF 文件的摘要，以及 MANIFEST.MF 中，每个数据块的摘要。防止 MANIFEST.MF 被篡改。
文件的内容：
CERT.SF 的文件内容如下：
1 | Signature-Version: 1.0 |
第一行 Signature-Version 记录了签名版本；第二行 SHA1-Digest-Manifest 记录了整个 MANIFEST.MF 文件的摘要；
后面每一块都是 MANIFEST.MF 中对应数据块的摘要；例如，CERT.SF 中对应的这一段：
1 | Name: res/drawable-hdpi-v4/tracepoint_tip.png |
其中「UqNwQcd9oLGpVfILjkVOtNQmySA=」就是 MANIFEST.MF 中这一段的摘要（包含换行符）：
1 | Name: res/drawable-hdpi-v4/tracepoint_tip.png |
CERT.SF 如果没被篡改，就能用于验证清单文件 MANIFEST.MF 是否被篡改。但又怎么验证 CERT.SF 是否被篡改呢？ 靠的就是签名文件 CERT.RSA 了：
1.3 CERT.RSA文件
文件的作用：
这个文件是为了验证 CERT.SF 文件有没有被篡改。
文件的内容：
它包含了 「对 CERT.SF 文件的签名」以及「包含公钥的开发者证书」。
如果不了解 证书和签名 是如何用于数据验证的，可以看《摘要、签名与数字证书都是什么？》

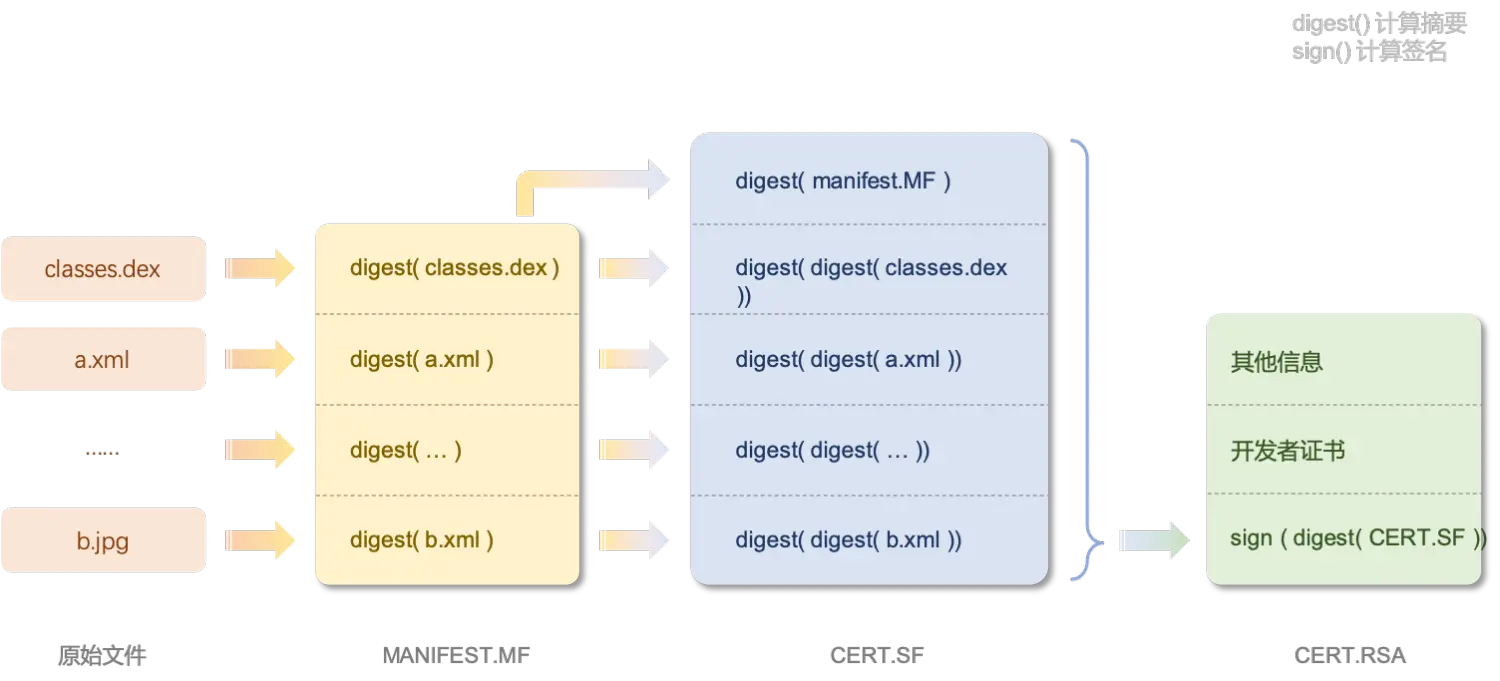

2. V1的签名机制
签名的流程如下：
-
计算每一个原始文件的 SHA-1 摘要，写入到 MANIFEST.MF 中；
-
计算整个 MANIFEST.MF 文件的 SHA-1 摘要，写入到 CERT.SF 中；
-
计算 MANIFEST.MF 中，每一块的 SHA-1 摘要，写入到 CERT.SF 中；
-
计算整个 CERT.SF 文件的摘要，使用开发者私钥计算出摘要的签名；
-
将签名和开发者证书(X.509)写入 CERT.RSA 。
3. V1签名是怎么校验的？
校验的流程如下：
-
取出 CERT.RSA 中包含的开发者证书；
-
通过系统的根证书（CA证书）验证这个开发者证书是否可信；
-
如果开发者证书可信，用证书中的公钥解密 CERT.RSA 中包含的签名。
-
计算 CERT.SF 的签名；
-
对比 (3) 和 (4) 的签名是否一致；
-
如果一致，用 CERT.SF 去校验 MANIFEST.MF 是否被修改；
-
如果没有被修改，再用 MANIFEST.MF 中的每一块数据去校验每一个文件是否被修改。
4. V1签名如何防止篡改
假如攻击者修改了其中某一个文件，那么他必须修改 MANIFEST.MF 中对应文件的摘要，否则这个文件校验不通过；接着还得修改 CERT.SF 中的摘要，否则摘要校验不过；还得重新计算 CERT.SF 的签名，否则签名校验不通过；但是计算签名需要私钥，私钥在开发者手中，攻击者没有私钥，所以无法签名。
5. V1签名存在的问题
校验速度慢：需要对 apk 中的每个文件都计算摘要并验证，如果文件很多，校验时间会很长。完整性不够：V1 签名只会校验 Zip 文件中的部分文件，例如 META-INFO 文件夹就不会参与校验。
二、 V2 签名方案
V2 签名是在 Android7.0 之后引入的，它解决了 V1 签名校验时速度慢的问题，同时对完整性的校验扩展到整个安装包。
了解 V2 签名原理之前，我们先了解一下 Zip 文件：
1. Zip 文件

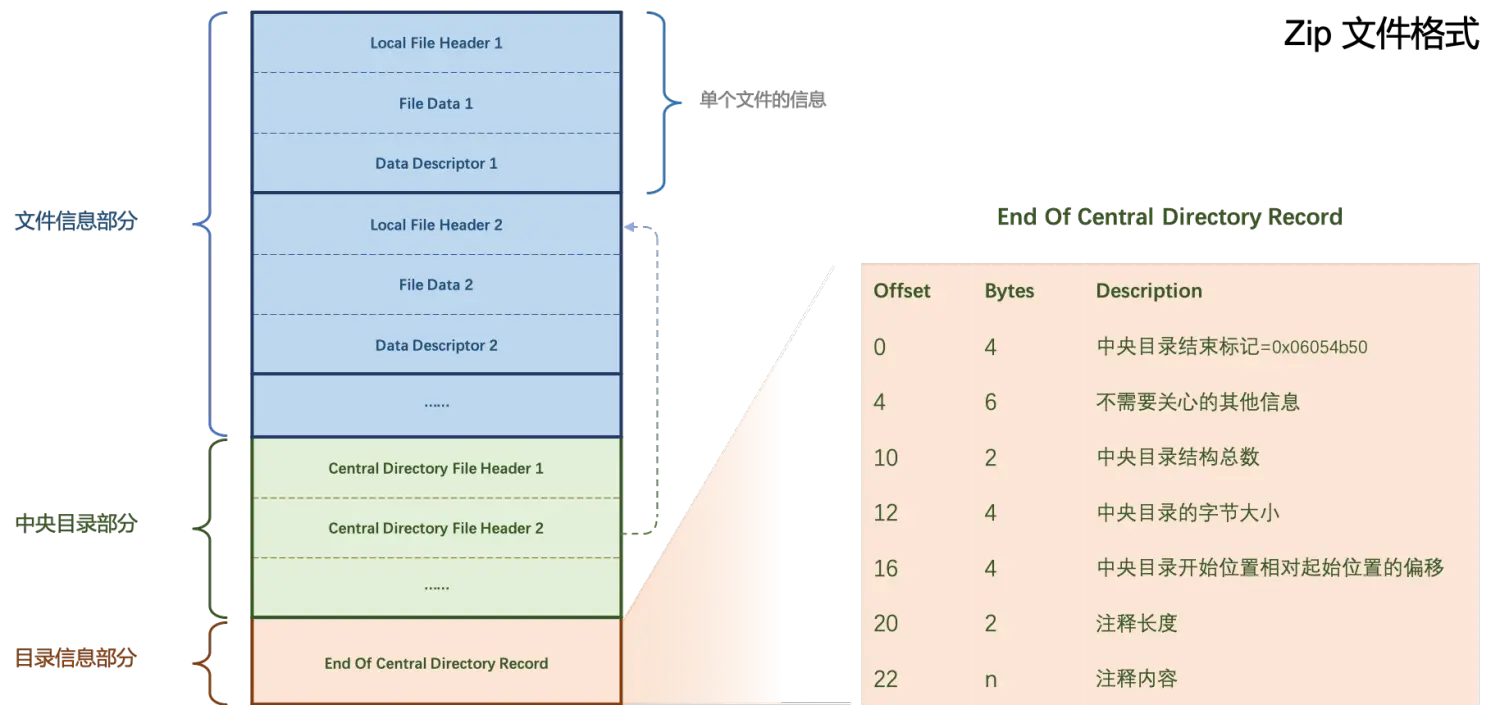

1.1 Zip 文件的格式和解析过程
-
先从文件尾部查找 0x06054b50，确定
End Of Central Directory Record区域的起始位置； -
解析 EoCD 区域，并获得中央目录的起始位置；
-
根据起始位置，逐个解析文件。
从解析过程可以看出，如果在 「文件信息部分」 和 「中央目录部分」之间插入了其他数据，是不会影响 Zip 文件的解压缩的。
2. V2 签名数据块的格式

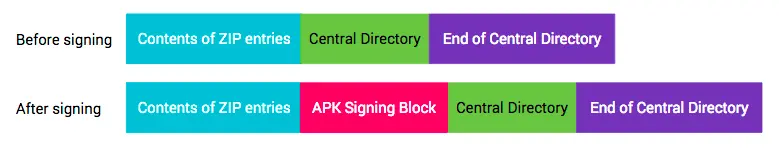

V2 签名时，会将 签名信息块 插入到 Zip 文件的「文件信息」和「中央目录」之间，如图：

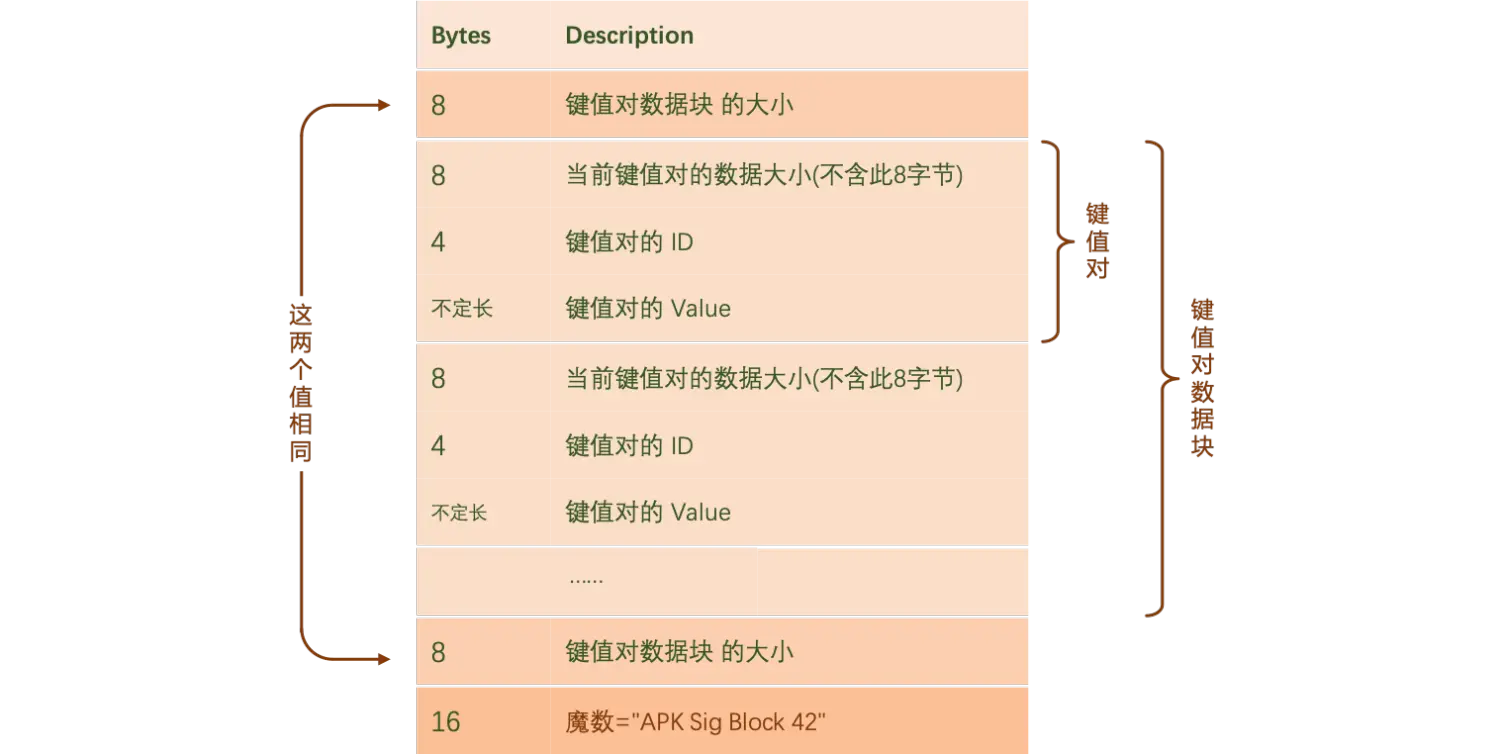

「Apk Signing Block」的具体结构：
签名块的前8个字节记录了所有键值对数据块的大小。其后紧接着键值对数据块，数据块由一个个的键值对块组成。每个键值对块的开始8字节记录了「键值对的ID」和「键值对的Value」的大小。接下来4字节是键值对的ID，后面跟着对应的值。
ID = 0x7109871a 的键值对块就是保存签名信息的地方。
键值对数据块的后面还有8个字节，也是用于记录「键值对块」的大小，它的值和最开始的8字节相同。签名块的末尾是一个魔数，也就是‘APK Sig Block 42’的 ASCII 码。
下一篇文章我们会讲到如何在这里动态插入其他信息，例如渠道信息等。

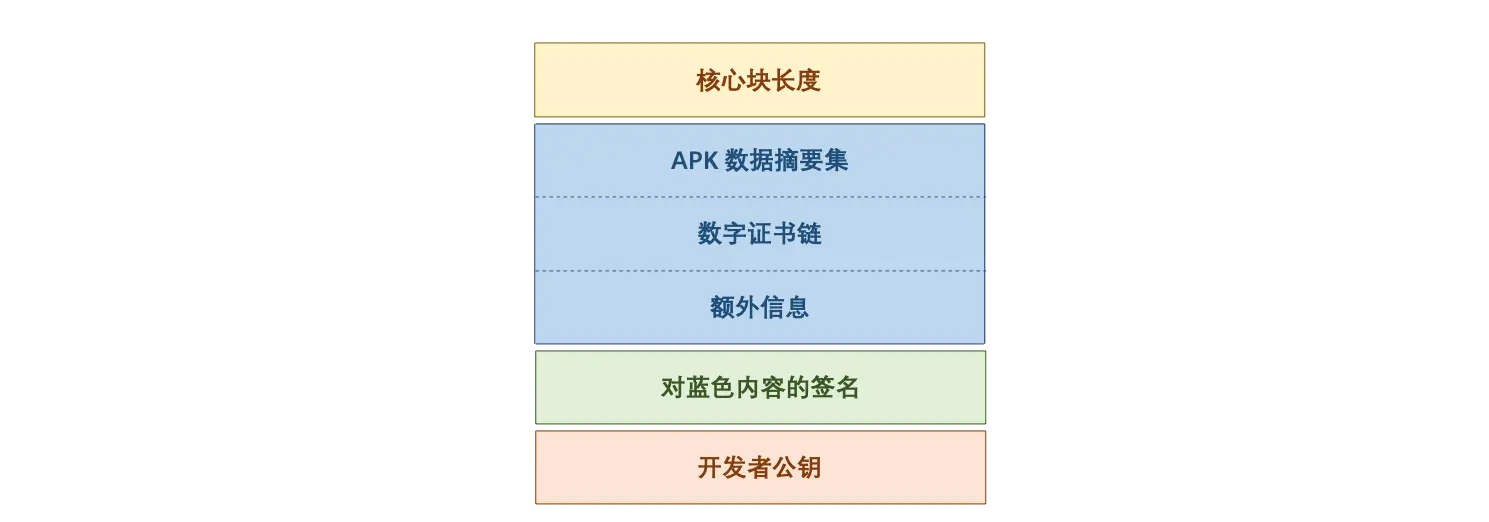

签名信息的具体结构：
3. V2 摘要计算方式

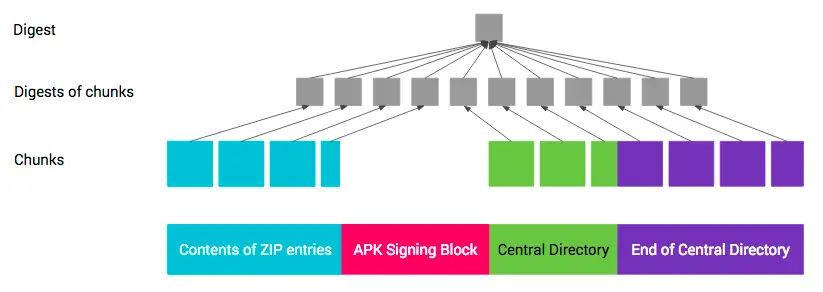

V2 签名摘要的计算就不是按照文件计算的了，而是按照 1MB 为单位计算：
步骤：
-
对原始apk文件的 文件信息部分、中央目录部分、EoCD部分，按照 1MB 大小分割为多个小块（Chunks）;
-
分别对每一个小块计算其摘要，类似于 V1 签名中的 MANIFEST.MF 文件；
-
对(2)中所有摘要计算其摘要，类似于 V1 签名中的 CERT.SF 文件；
4. V2 签名的校验
Android 7.0 及以上在校验时，会先判断是否具有 V2 签名，如果有 V2 签名，会走 V2 签名的校验流程，不再验证V1签名了。
如何判断是否有V2签名？根据Zip文件格式的规则，我们可以找到中央目录区的起始位置。读取从起始位置开始往回的16个字节，判断这16个字节的值是否为 “Apk Sig Block 42”，如果是，则对应上了魔数，说明有 V2 签名。后续就是解析 V2 签名块的流程了。
用公钥和签名对蓝色区域验证，验证通过后，用 「APK数据摘要集」对APK每一块做验证。
三、 V3 签名方案
V3 签名方案的签名块格式和V2完全一样，只是 V2 的签名块信息存放在 ID = 0x7109871a 的数据块中，而 V3 的签名信息存放在 ID = 0xf05368c0 的数据块中。
在这个新的数据块中，记录了旧的签名信息和新的签名信息，以密钥转轮的方案，做签名的替换和升级。这意味着我们可以更改 APK 的签名。
V3 签名块的大小必须是 4096 的整数倍，否则在安装时会出现如下异常：
1 | adb: failed to install xxx.apk: Failure [INSTALL_PARSE_FAILED_NO_CERTIFICATES: |
